 NeuDie eckigen Türme sind endlich lieferbar! Neu

Im Zusammenhang mit der Recherche zur Versiongeschichte der Hecktürme (siehe weiter unten), konnten wir die Abmessungen der frühen eckigen Türme 1 und 2 mit bisher nicht erreichter Genauigkeit rekonstruieren. Das Problem war ja, dass kein gutes Originalteil als Muster auffindbar war.

Als Ergebnis kann jetzt die SKFK GmbH Franz Käppler die Türme und die ganze Heckklappe als hochwertiges Nachbauteil anbieten. Hier der Turm Version 2 (Steckdose oberhalb des NOTEK) komplett mit den passenden zweiteiligen Lamellenblechen:

Nachbauturm Version 2

Nähere Details zu dem Nachbauturm und zu weiteren Nachbau-Blechteilen der SKFK GmbH.


Die Versionsgeschichte des Heckturms.

Am Heck jedes Kettenkrads befindet sich ein "Turm", welcher drei Dingen dient: Er gibt den Passagieren auf der Rückbank Halt, er führt die heisse Luft vom Kühler an den Beinen der Passagiere ungehindert vorbei ins Freie und er dient als Träger für das Kennzeichen, das NOTEK Nachtmarschgerät und die Steckdose für die Anhängerbeleuchtung.

Im Verlauf der Produtionsgeschichte gab es drei verschiedene Versionen dieses Turms. Das Unterteil mit dem Kühlluftkanal blieb weitgehend unverändert, die Unterschiede beziehen sich also hauptsächlich auf das Oberteil.

Turm 1, verbaut vom Anfang der Produktion bis Fahrzeug 110542:

Turm 1

Der Turm 1 ist eckig und die Steckdose sitzt links vom NOTEK. Der NOTEK ragt deutlich über den Umriss des Turms hinaus. Schlecht für die Beine der Soldaten beim Absitzen.



Turm 2, verbaut von Fahrzeug 110543 bis 111514

Turm 2

Beim Turm 2 ist die Form nach wie vor eckig aber die Steckdose sitzt oberhalb des NOTEKs. Darum sitzt der NOTEK jetzt in der Mitte und ragt nicht mehr seitlich über den Turm hinaus. Keine Verletzungsgefahr für die Passgiere mehr. Allerdings ragt die Steckdose oben etwas über den Turm hinaus.



Turm 3, verbaut von Fahrzeug 111515 bis zum Ende der Produktion

Turm 3 Turm 3



Turm 3 hat oben eine runde Form. Diese Form wurde bei ca. 80% aller Kettenkräder verbaut und ist daher bei den heute noch vorhandenen Kettenkrädern meist vorhanden. Ob noch original oder als Nachbau.

Die Bilder zeigen den Turm 3 auf meinem 1942er Kettenkrad. Es fehlt der hintere Deckel des Turm 3. Der Turm ist zwar original, gehört vom Baujahr her aber gar nicht dorthin. Es müsste ein Turm 2 sein.

Während es vom Turm 3 noch Originale gibt und auch gute Nachbauten, ist mir bisher kein einziger originaler Turm 1 oder Turm 2 bekannt.

Da ich auch nach langer Suche keinen originalen Turm 2 oder auch nur einen guten Nachbau bekommen konnte, habe ich es mir zur Aufgabe gemacht, die beiden frühen Türme zu rekonstruieren und originalgetrau nachzufertigen. Zumindest die Abmessungen zu rekonstruieren und die Zeichnungen dafür zu erstellen.

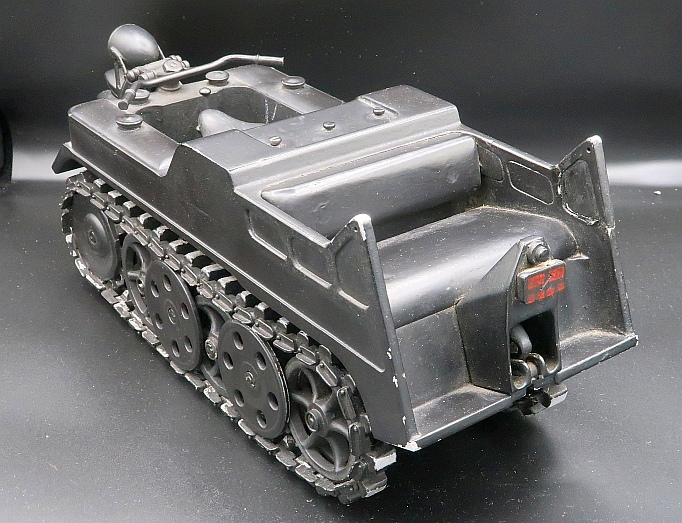

Was bisher an Nachbauten der frühen Türme an Kettenkrädern in Museen oder im Internet zu sehen ist, ist jedenfalls keinesfalls originalgetreu. Auch auf vielen hochwertigen Modellen entspringt die Form der hinteren Türme oft reiner Phantasie.

Hier ein erstes Ergebnis für Turm 1:

Turm 1 seitlich   Turm 1 hinten   Turm 1 Drahtmodell

Bitte auf die Vorschaubilder klicken!

Modellbauern oder Kettenkradbesitzern, welche nähere Daten benötigen, kann ich gern weitere Zeichnungen und Maße zur Verfügung stellen.

Und nun eine Bitte:

Ich suche noch dringend gute Bilder vom Turm 2, welche ich ja für mein Kettenkrad brauche. Und auch vom Turm 1, um die Rekonstruktion zu verbessern. Leider konnte ich bisher nur wenig brauchbares finden.

Oder wenn jemand ein Kettenkrad mit originalem Turm 1 oder 2 kennt oder sogar selbst besitzt, dann wäre ich für einen Hinweise sehr dankbar. Ich würde sehr gern die Maße von einem orignalen Turm verifizieren.




Was gibt es sonst noch auf dieser Homepage?

Hier gibt es Informationen rund um das NSU Kettenkrad und verwandte Fahrzeuge.

punkt Häufig gestellte Fragen (FAQ) zum Kettenkrad und die Antworten dazu

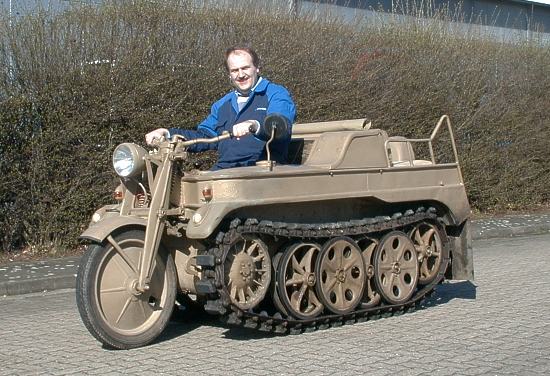

punkt Meine Kettenkrad Sammlung Bilder und Beschreibungen meiner drei Kettenkräder

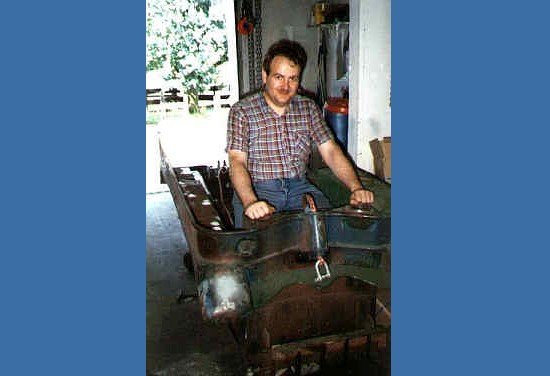

punkt Die Restaurierung meines Kettenkrades Nr. 1 Wie es aussah, als ich es 1992 bekam und wie es heute aussieht.
punkt Technische Daten des Kettenkrads Allgemeine Beschreibung des Fahrzeugs.
punkt Die Kettenkrad Galerie Bilder von Kettenkrädern damals und heute.
punkt Kettenkräder auf Video Videoclips von Kettenkrädern historisch und heute.

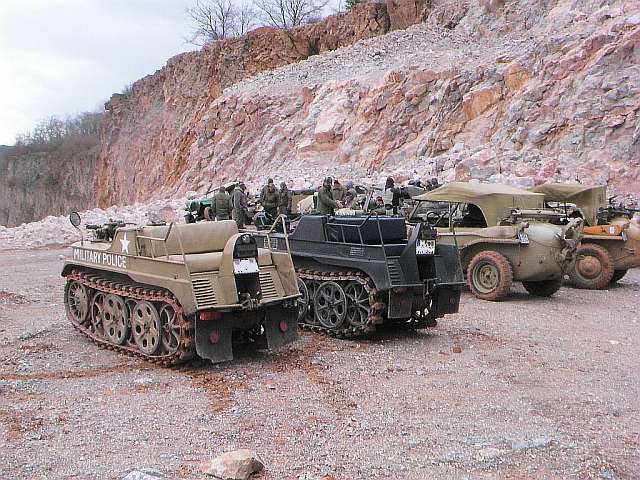

punkt Treffen und Veranstaltungen. Reisen bildet. Lesen Sie Berichte von Treffen und Veranstaltungen, die ich mit meinem Kettenkrad besucht habe.
